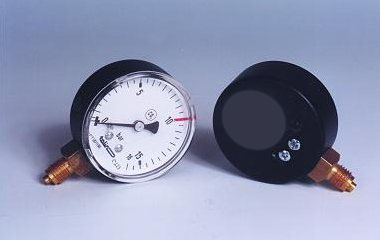

Ciśnieniomierze ogólnego przeznaczenia o średnicy 50 i 63 mm w obudowie bezpiecznej do pomiaru ciśnienia gazów chemicznie obojętnych na stopy miedzi odmiana 01 PW.

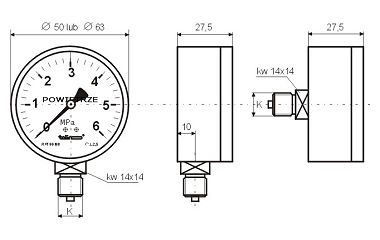

K - końcówka króćca wg PN-89/M-42305 z gwintem:
R - radialny, T - tylny
Podstawowym: M12x1,5 Odmiany: M8x0,75, M10x1, G1/4, G3/8, 1/4 NPT.
- Wymagania wg normy PN-EN 837-1:2000 i PN-EN 562:2000.
- Klasa dokładności 1,6 i 2,5.
- Zakres pomiarowy:
- przy ciśnieniu stałym 3/4 zakresu wskazań,
- przy ciśnieniu zmiennym 2/3 zakresu wskazań.
- Stopień ochrony obudowy IP 50.
- Temperatura pracy:
Otoczenie: -40...60 C.
Medium: max. 60 C.
- Rodzaje wykonań: M - ciśnieniomierz do pomiaru nadciśnienia (manometr) zakresy: 0 - 0,1 MPa...60 MPa,
W - ciśnieniomierz do pomiaru podciśnienia (wakuometr) zakres: -0,1 - 0 MPa,
MW - ciśnieniomierz do pomiaru nad i podciśnienia (manowakuometr) zakresy: -0,1 - 2,5 MPa.
- Sprężyna pomiarowa:
- mosiądz dla ciśnień =< 4 MPa,
- brąz: dla ciśnień > 6 Mpa - sprężyna śrubowa.
- Podzielnia: z aluminium malowana na kolor biały.
- Króciec: mosiądz.
- Mechanizm: mosiądz.
- Jeśli ciśnieniomierz narażony jest na działanie ciśnienia zmiennego należy stosować amortyzator (dławik). Amortyzatory montowane są przez wytwórcę na życzenie zamawiającego.
|
| Wykonanie podstawowe |
Opcje |
| Obudowa |
- stal malowana na kolor czarny, oprawa posiada zabezpieczenie przeciwwybuchowe |
- stal kwasoodporna |
| Szyba |
- tworzywo |
|
| Pokrywa |
|
- stal malowana na kolor czarny
- stal kwasoodporna |
|
|
Wykonujemy ciśnieniomierze do pomiaru ciśnienia cieczy przystosowane do montowania w tablicy (tablicowe).
Zamawianie/parametry:
średnica obudowy / zakres wskazań / gwint / medium / opcje i wyposażenie dodatkowe. |
|
