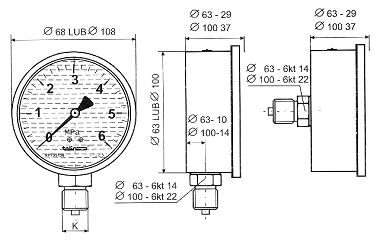

K - końcówka króćca wg PN-89/M-42305 z gwintem:
R - radialny, T - tylny
Podatawowym: 63 M12x1,5, Odmiany: 63 G1/4, G3/8, 1/4 NPT,
100 M20x1,5, 100 G1/2, 1/2 NPT.
- Wymagania wg normy PN-EN 837-1:2000.
- Klasa dokładności 1,6 i 2,5.
- Zakres pomiarowy:
- przy ciśnieniu stałym 3/4 zakresu wskazań,
- przy ciśnieniu zmiennym 2/3 zakresu wskazań.
- Stopień ochrony obudowy IP 64.
- Temperatura czynnika przenoszącego ciśnienie: -10-50 C.
- Rodzaje wykonań:
M - ciśnieniomierz do pomiaru nadciśnienia (manometr) zakresy: 0 - 0,1 MPa...60 MPa,
W - ciśnieniomierz do pomiaru podciśnienia (wakuometr) zakres: -0,1 - 0 MPa,
MW - ciśnieniomierz do pomiaru nad i podciśnienia (manowakuometr) zakresy: -0,1 - 2,5 MPa.
- Sprężyna pomiarowa:
- mosiądz dla ciśnień =< 4 MPa,
- brąz: dla ciśnień > 6 Mpa - sprężyna śrubowa.
- Podzielnia: z aluminium, malowana na kolor biały.
- Króciec: mosiądz pokrywany galwanicznie.
- Mechanizm: mosiądz.
- Jeśli ciśnieniomierz narażony jest na działanie ciśnienia zmiennego należy stosować amortyzator (dławik). Amortyzatory montowane są przez wytwórcę na życzenie zamawiającego.
|
